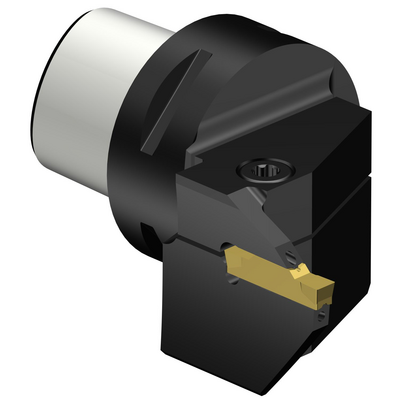

Temsili görsel
Ürün verileri
Maksimum kesme derinliği (CDX)
18 mm
Minimum eksenel kanal iç çapı(DAXIN)
120 mm
Maksimum eksenel kanal dış çapı(DAXX)
180 mm
Eksenel kanal destek yönü(AXGSUP)
2
Bağlama tipi kodu(MTP)
clamp on top of insert
Kesme parçası arabirim tanımlayıcıları 2. bölüm(CUTINT_MASTER)
CoroCut 2 -size J (C2I-J2-0500-)
Uç yuvası boyut kodu(SSC_M)
J
Tezgah fener mili bağlantı tipi (ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Takım bağlama yönü gövde açısı (BAWS)
0 °
Maksimum bağlama boyu (OHX)
65 mm
Yön (HAND)
Left
Kesme sıvısı giriş tipi kodu (CNSC)
axial concentric and radial entry
Kesme sıvısı çıkış tipi kodu(CXSC)
axial inclined exit
Coolant exit type(CXST)
both over and under the cutting edge
Kesme sıvısı basıncı(CP)
150 bar
Tezgah tarafı bağlantı çapı(DCONMS)
50 mm
Takım tam boyu(LF)
65 mm
Fonksiyonel genişlik(WF)
33 mm
Fonksiyonel yükseklik(HF)
0 mm
